El Uso del Escáner Láser en el Diseño de Planos de Fabricación

El Uso del Escáner Láser en el Diseño de Planos de Fabricación de Torres de Alta Tensión

Transformando la Geomensura con Escáner Láser de Alta Precisión

En el campo de la geodesia y el diseño de infraestructuras eléctricas, este invento es ampliamente utilizado. El Escáner Láser se ha convertido en una herramienta revolucionaria que no sólo mejora notablemente la eficiencia, sino que además eleva la precisión a niveles sin precedentes. En la primera parte de esta serie, examinaremos cómo el uso del Escáner Láser está cambiando el proceso de captura de datos topográficos y su función crucial en el diseño de planos de estructuras de alto voltaje.

1. La Revolución de la Geomensura con el Escáner Láser

La geomensura es esencial en proyectos de infraestructuras eléctricas, ha evolucionado significativamente con la introducción del Escáner Láser. Este dispositivo emite pulsos láser que rebotan en las superficies, registrando distancias con precisión milimétrica. A diferencia de los métodos tradicionales, como la topografía manual, el Escáner Láser puede capturar datos detallados en cuestión de minutos, incluso en terrenos complejos.

2. Eficiencia en la Captura de Datos

Antes del escáner láser, realizar una topografía detallada requería varias horas de trabajo. Ahora, gracias a un solo instrumento es posible cubrir una gran extensión de terreno en un tiempo notablemente reducido, se puede decir que también minimiza la exposición de los trabajadores a entornos potencialmente peligrosos, además de ahorrarnos tiempo y dinero destinadas a horas hombre.

3. Planos de Fabricación 2D y Maquetas 3D: Un Salto considerable en la Geomensura

El Escáner Láser no solo transforma la rapidez y precisión en la captura de datos, sino que también abre nuevas posibilidades en la representación visual. La generación de planos de fabricación 2D y maquetas 3D es sumamente critico en el diseño de torres de alta tensión, donde la alineación precisa y la distribución de cargas deben ser meticulosamente calculadas al igual que al momento de generar cambios de carga, se requieren refuerzos en puntos específicos. Con esto los planos generados a través del levantamiento con escáner láser, consigue apoyar en gran medida este trabajo.

4. Innovación en el Diseño Estructural

El diseño de torres de alta tensión requiere una comprensión profunda del terreno y sus características. El Escáner Láser, al capturar datos detallados en tiempo real, permite una toma de decisiones más informada en cuanto a la ubicación y configuración de las torres. Además, al generar maquetas 3D a través, de nube de puntos, se pueden identificar posibles problemas estructurales antes de que se vuelvan críticos.

A continuación, veremos un trabajo desarrollado por el personal de EGV, donde se solicita creación planos de fabricación 2D de torres de Alta Tensión, con la finalidad de poder generar refuerzos de las torres, por restructuración de carga. Este trabajo se llevo a cabo en comuna de Lo Ovalle, Región de Coquimbo.

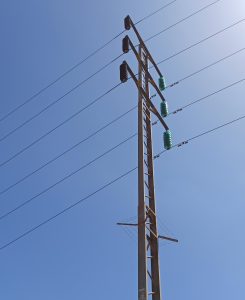

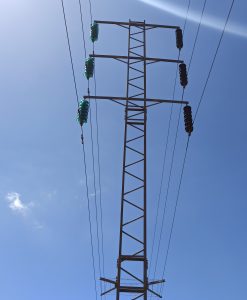

El personal de EGV empieza los trabajos capturando fotografías de las torres a levantar, con el fin solo documental y confirmar lo visualizado en terreno con el Escáner Láser (es útil, cuando las nubes de puntos se encuentran sin color).

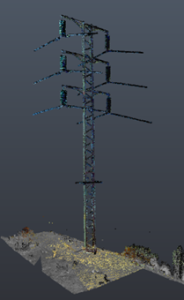

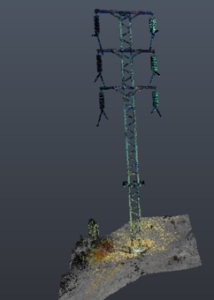

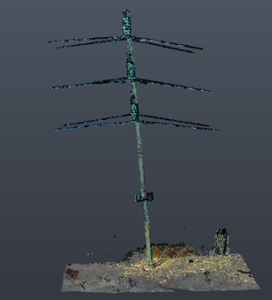

Luego se inicia el levantamiento con Escáner Láser, con la finalidad de recopilar toda la información existente perteneciente a la torre de alta tensión. Es por esto, se realizan capturas de datos con la mayor densidad permitida por el Escáner Láser.

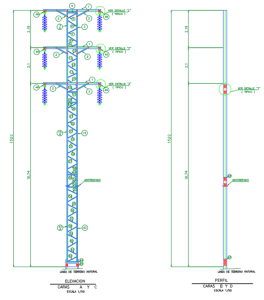

Finalmente, ya teniendo toda la información recopilada en terreno, se inicia el trabajo de gabinete, donde se debe dibujar y tomar mediciones sobre la nube de puntos, obteniendo los siguientes resultados:

5. Aplicaciones Avanzadas y Optimización del Diseño

En esta segunda parte, exploraremos más a fondo las aplicaciones prácticas del Escáner Láser en el diseño de torres de alta tensión, destacando cómo esta tecnología revolucionaria no solo mejora la eficiencia operativa, sino que también optimiza la seguridad y la precisión en cada fase del proyecto.

6. Detección de Obstáculos y Planificación de Rutas

Una de las aplicaciones más impactantes del Escáner Láser en el diseño de torres de alta tensión es la detección de obstáculos y la planificación de rutas. Al realizar un escaneo detallado del terreno, el escáner al poder capturar todo lo que se encuentre en terreno, esto ayuda al personal de ingeniería y diseño estructural a identificar cualquier elemento que podría interferir con la instalación de las torres y/o modificaciones de la misma, como árboles, edificaciones existentes o cambios topográficos significativos. Esto permite una planificación precisa de la ruta de las líneas eléctricas y la ubicación óptima de las torres.

7. Optimización del Diseño Estructural X

La generación de maquetas 3D a partir de los datos del Escáner Láser no solo proporciona una representación visual impresionante del terreno, sino que también permite la optimización del diseño estructural. Los ingenieros pueden analizar virtualmente cómo las torres interactúan con el entorno adyacente, ajustando las alturas, ubicaciones y configuraciones de las torres de ser necesario, con el fin de maximizar la eficiencia y minimizar posibles impactos ambientales.

8. Análisis de Cargas y Distribución de Peso

El diseño de torres de alta tensión debe tener en cuenta no solo la resistencia estructural sino también la distribución de cargas. El Escáner Láser contribuye significativamente a este aspecto al proporcionar datos precisos sobre la topografía del terreno. Esto permite a los ingenieros realizar análisis detallados de cómo las cargas serán distribuidas a lo largo de las líneas eléctricas y ajustar en consecuencia el diseño de las torres.

9. Inspecciones de Seguridad sin Contacto

Durante la fase de construcción y a lo largo del ciclo de vida de las torres, las inspecciones de seguridad son fundamentales. El Escáner Láser permite realizar inspecciones detalladas sin contacto directo, minimizando los riesgos para los trabajadores. Las maquetas 3D generadas también pueden ser utilizadas para simular y evaluar virtualmente el impacto de eventos como tormentas o cambios en la carga.

10. Reducción de Residuos y Costos Ambientales

La capacidad del Escáner Láser para optimizar el diseño y la construcción no solo beneficia a los proyectos desde el punto de vista técnico, sino que también contribuye a la sostenibilidad ambiental. La optimización precisa reduce la necesidad de ajustes posteriores, minimizando los residuos y disminuyendo el impacto ambiental general del proyecto.

Conclusión

El uso del Escáner Láser en el diseño de planos de fabricación de torres de alta tensión marca un avance significativo en la industria de la geomensura y la ingeniería eléctrica. Desde la detección precisa de obstáculos hasta la optimización del diseño estructural y la mejora de la eficiencia en la construcción, esta tecnología ofrece beneficios integrales. EGV Ingeniería, nos enorgullece ofrecer soluciones avanzadas de Escáner Láser para impulsar la excelencia en tus proyectos de infraestructura eléctrica. Contáctanos para descubrir cómo podemos personalizar nuestras soluciones para satisfacer tus necesidades específicas y llevar tus proyectos al siguiente nivel.
