Cuando un cliente nos solicita un modelo 3D a partir de un levantamiento con escáner láser, una de las primeras preguntas debería ser: ¿para qué se utilizará ese modelo?
Parece evidente, pero después de décadas trabajando en ingeniería hemos comprobado que muchas veces se comienza hablando de LOD 300, 350 o 400 antes de definir el uso final.
Y eso puede terminar en dos problemas: un modelo insuficiente para desarrollar la ingeniería o, en el extremo contrario, horas de modelamiento y costos que no aportan valor al proyecto.
Antes de hablar de LOD, entendamos qué significa
LOD corresponde a Level of Development o Nivel de Desarrollo.
BIMForum lo utiliza como un marco para comunicar de manera clara qué información contiene un elemento modelado y hasta qué punto esa información puede utilizarse con confianza. No se trata solamente de que una válvula, una estructura o una tubería “se vea más real”. (BIM Forum)
Esta diferencia es importante.
Un modelo puede verse espectacular y, sin embargo, no contener la información necesaria para fabricar, montar o coordinar una instalación.
Entonces, ¿qué LOD necesito?
Depende del objetivo.

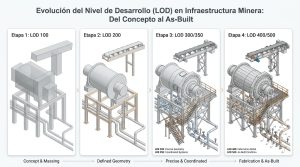

LOD 200: para entender y desarrollar alternativas
Puede ser suficiente cuando necesitamos representar elementos de manera aproximada para ingeniería conceptual o básica.
Si todavía estamos estudiando alternativas de ubicación de equipos o disposición general de una instalación, modelar cada conexión o componente probablemente no aporta valor.
LOD 300: cuando necesitamos confiar en geometría y ubicación
Aquí entramos en uno de los niveles que consideramos especialmente útiles para ingeniería sobre instalaciones existentes.
Las dimensiones, ubicación y orientación de los elementos permiten desarrollar coordinación, documentación y análisis espacial con mucha mayor certeza.
En proyectos de ampliación o modificación de plantas, este nivel puede permitir trabajar sobre una representación precisa de las condiciones existentes capturadas mediante escáner láser. El flujo Scan-to-BIM precisamente utiliza la nube de puntos del estado real como referencia para generar o verificar modelos. (Trimble Videos)
LOD 350: cuando las interfaces empiezan a importar
Aquí no solamente interesa el elemento, sino también su relación con otros componentes.
Pensemos en una modificación de piping dentro de una planta existente. No basta saber dónde está una tubería: pueden importar soportes, encuentros con estructuras, equipos cercanos y espacios disponibles para montaje.
Ahí el nivel adicional de desarrollo puede tener sentido.
LOD 400: cuando el modelo se acerca a fabricación y montaje
Este nivel puede resultar necesario cuando los elementos deben contener información suficiente para fabricación, ensamblaje o instalación.
Pero aquí hacemos una advertencia importante:
LOD 400 no debería solicitarse automáticamente porque “es mejor”.
Cada aumento de desarrollo implica modelar, verificar y administrar más información. Si esa información nunca se utilizará, estamos agregando costo sin agregar valor.
El error que vemos con frecuencia: pedir el máximo LOD
En nuestra experiencia, una buena especificación no dice simplemente:
“Necesitamos un modelo LOD 400”.
Debería explicar qué elementos necesitan ese nivel y para qué serán utilizados.
Una planta completa puede incluso requerir distintos niveles de desarrollo.
Por ejemplo:
- estructura principal: LOD 300;
- piping afectado por una modificación: LOD 350;
- nueva estructura destinada a fabricación: LOD 400;
- equipos secundarios fuera del alcance: representación simplificada.
Eso suele ser mucho más inteligente que modelar absolutamente todo con el máximo nivel.
¿Y dónde entra el escáner láser?

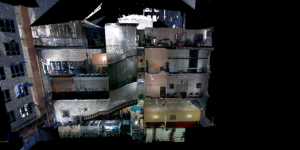

El escáner registra las condiciones físicas existentes mediante una nube de puntos. Esa información puede utilizarse directamente como referencia o transformarse en modelos para ingeniería, rehabilitación, ampliaciones y gestión de activos. (Leica Geosystems)
Pero existe otra distinción fundamental:
La precisión de la nube de puntos y LOD del modelo no son lo mismo.
Podemos disponer de una captura extremadamente precisa y decidir conscientemente modelar determinados elementos con menor desarrollo porque el proyecto no necesita más.
También podemos comparar posteriormente nube de puntos y modelo para evaluar desviaciones geométricas y tolerancias. Leica, por ejemplo, contempla específicamente este tipo de comprobación entre BIM y datos escaneados. (Leica Geosystems)
5 preguntas que recomendamos hacer antes de cotizar
Antes de decidir un LOD, nosotros plantearíamos cinco preguntas:
- ¿Para qué utilizará el cliente el modelo?
- ¿Qué disciplinas trabajarán sobre él?
- ¿Qué elementos requieren precisión geométrica?
- ¿Se utilizará para coordinación, interferencias, fabricación, montaje u operación?
- ¿Qué elementos realmente necesitan ser modelados?
Responderlas puede ahorrar muchas horas de trabajo y, sobre todo, evita que el cliente pague por información que nunca utilizará.
Nuestra experiencia después de 30 años en ingeniería
La tecnología ha cambiado enormemente. Pasamos de levantamientos convencionales y planos 2D a capturar millones de puntos en pocos minutos y navegar instalaciones completas desde una estación de trabajo.
Pero una cosa no ha cambiado:
la tecnología sirve cuando responde correctamente al problema de ingeniería.
Por eso, cuando abordamos un proyecto de escaneo y modelamiento en EGV Ingeniería, no creemos que el mejor modelo sea necesariamente el que contiene más información.
El mejor modelo es el que contiene la información correcta, con la precisión y nivel de desarrollo adecuados para tomar decisiones con confianza.
Ese debería ser, finalmente, el verdadero criterio para elegir un LOD.
